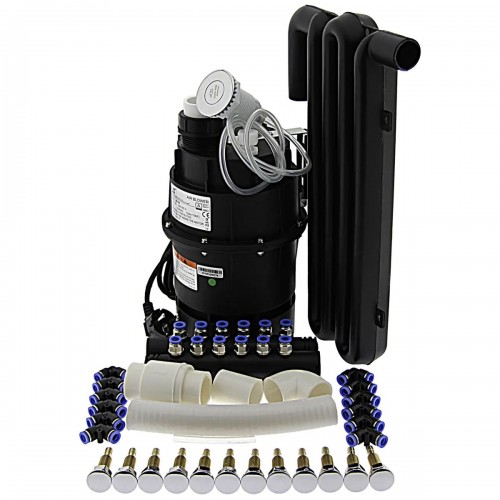

Комплект СЕТ015А дозволяє оснастити вашу ванну виключно аеромасажною системою без додавання гідромасажу.Набір містить компресор, 12 аерофорсунок, пневмокнопку, змійовик, шланги в комплекті зі з'єднувальними фітингами і колектором.Послідовність елементів у системі така: пневмокнопка-компресор-змійовик-зворотний клапан-колектори-аерофорсунки.
Пневмокнопка АР014 монтується в борт ванни (чана, купелі).До пневмовимикача компресора кнопка підключається за допомогою шланга РС026 із зовнішнім діаметром 6 мм і внутрішнім діаметром 3 мм.
• Лицьова частина кнопки - тонка металева хромована металева накладка діаметром 52 мм
• Діаметр посадкової частини: 44 мм
• Загальна довжина: 76 мм

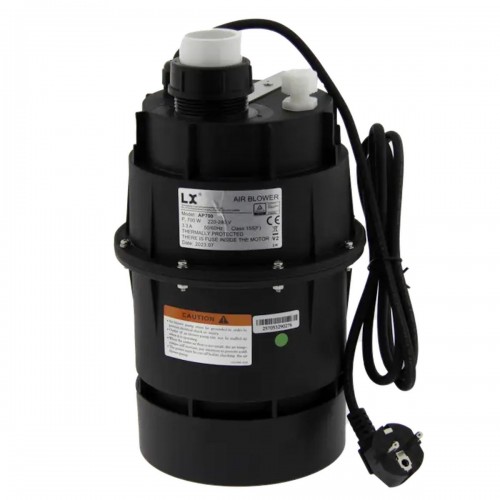

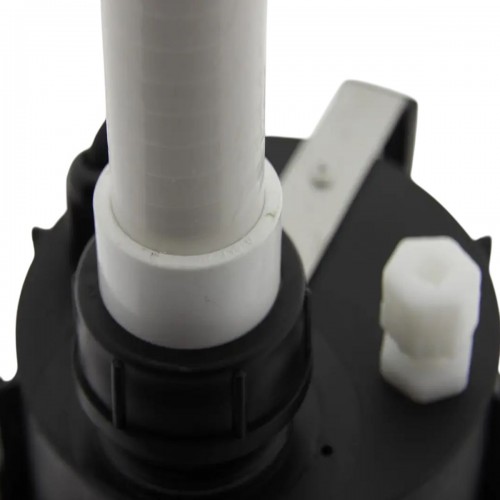

Вологозахищений компресор АП700В має потужність 700W, рівень шуму не більше 72 Дб і живиться від мережі 220V. Увімкнення і вимкнення компресора здійснюється за допомогою пневмокнопки АР014.Пневмокнопка з'єднана шлангом, усередині якого міститься повітря, з пневмоконцевиком насоса.Під час натискання на кнопку, повітря в шлангу впливає на пневмоконцевик, вмикаючи і вимикаючи насос.Завдяки відсутності прямого контакту кнопки і пневмоконцевика насоса виключається передача електричного струму на пневмокнопку.

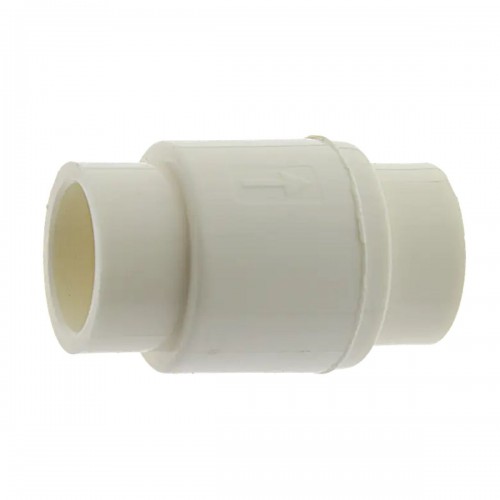

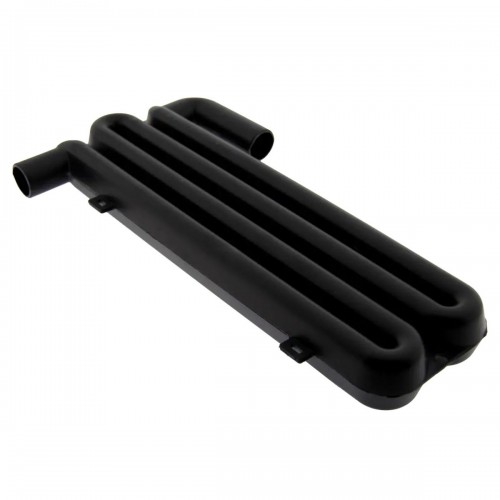

Змійовик ЛП01 і зворотний клапан ВА03П встановлюються в системы після компресора.Змійовик збирає конденсат і залишки вологи із системи, захищаючи компресор від потрапляння вологи всередину.Зворотний клапан ЛП01 захищає систему від проникнення в неї вологи через аерофорсунки. Зворотний клапан ЛП01 використовується як альтернатива аерофорсункам із кульковим затвором, які погано зарекомендували себе в процесі експлуатації системи.Потік повітря від компресора надходить через змійовик і зворотний клапан до колектора (гребінки) через вклеєні муфти РС0632 і шланг РС0132.

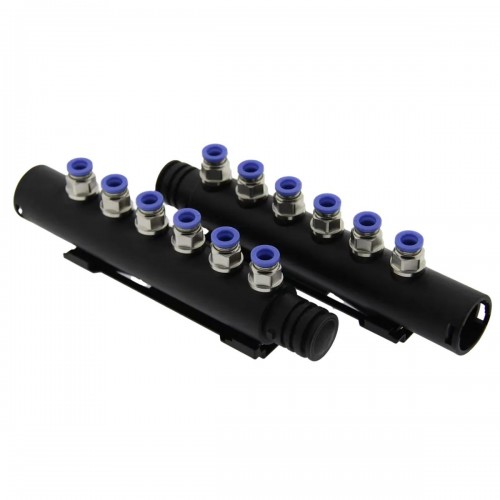

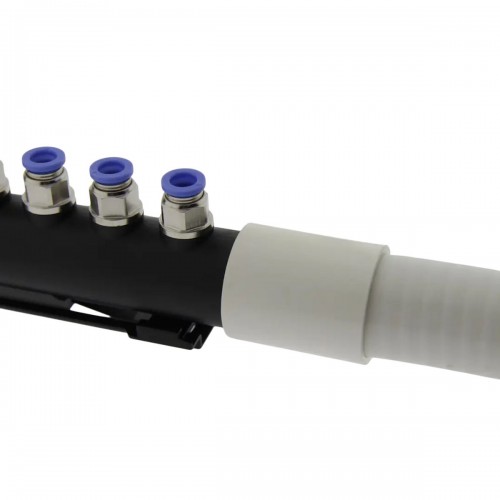

Два колектори АМ05-8 розподіляють повітря з компресора на 12 аерофорсунок.Кожна форсунка під'єднується до колектора окремим шлангом для рівномірного розподілу потоку повітря між форсунками,розташованими на різній відстані від компресора. Підключення здійснюється за допомогою кутників ПАЛ08 90° зі швидкознімною системою підключення шланга РС02-8 до колекторів.

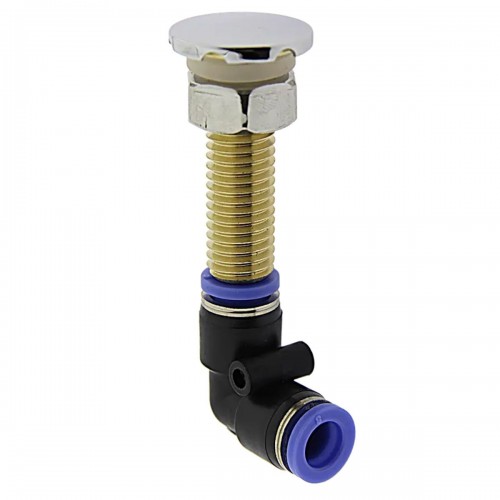

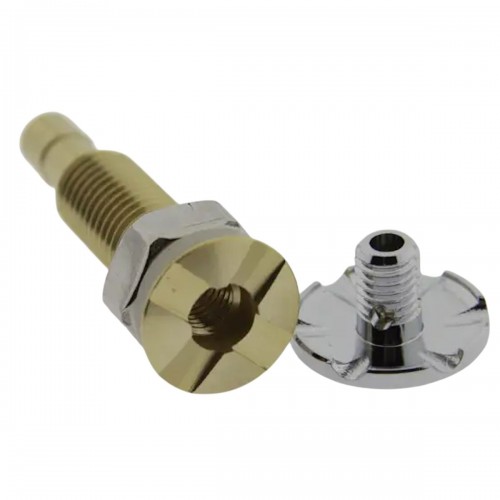

Аеромасажні форсунки АД015 розташовуються в необхідному для вас місці резервуара.Переважно - в найнижчій частині чаші або спинці, де передбачено аеромасаж (загальна частина, ноги, спина).Аерофорсунки АД015 виконані з латуні, а їхня зовнішня декоративна частина - з нержавіючої сталі.Вихід повітря відбувається через бічні отвори декоративної накладки форсунки.
• Діаметр зовнішньої декоративної частини форсунки - 26 мм
• Діаметр посадкового отвору для форсунки - 12 мм
• Довжина корпусу форсунки (без куточка) - 62 мм
До комплекту входять такі комплектуючі:
- Компресор АП700В - 1 шт
- Форсунки АД015 - 12 шт
- Пневмаокнопка АР014 А - 1 шт
- Змійовик ЛП01 - 1 шт
- Муфта РС0632 32 мм - 1 шт
- Зворотний клапан ВА03 32 мм - 1 шт
- Кут РС03 32 32 мм - 1 шт
- Колектори АМ05 8 зі швидкоз'ємом 6х8 мм і 32 мм - 2 шт
- Кут швидкоз'єм ПАЛ08 8 мм - 12 шт
- Шланг РС0132 32 мм - 1 м/п
- Шланг РС02 6 6 мм - 1 м/п
- Шланг РС02 6 8 мм - 17 м/п
Клей для шлангів до комплекту не входить і купується окремо.
