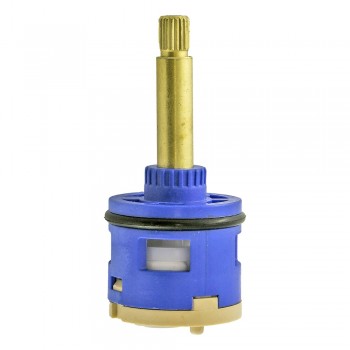

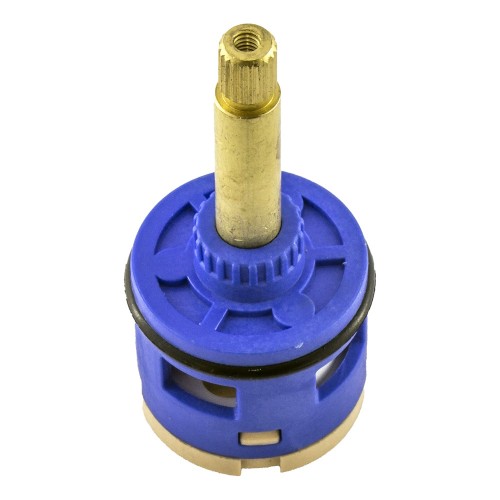

Назначение: Картридж-переключатель (дивертор) SPARTS K-33-3-37 устанавливается в смесителях гидромасажных боксов и гидромассажных ванн.Cлужит для переключения потоков воды, подаваемой из узла смешивания на узел управления режимами в смесителе. В данном картридже поток воды переключается между верхней тропической лейкой, ручным душем и гидромассажными форсунками. При большем количестве точек подачи воды в кабину количество режимов будет увеличиваться.
Технические характеристики:
- корпус картриджа выполнен из пластика;
- шток картриджа выполнен из латуни с нанесением круговой насечки под шлиц на окончании штока;
- на внешней стороне корпуса картриджа установлена уплотняющая резиновая прокладка;

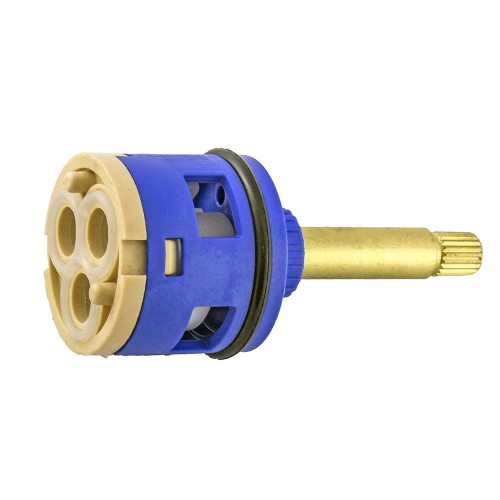

- тыльная сторона картриджа имеет две ножки-фиксатора (в отдельных моделях ножка-фиксатор одна);
- диаметр корпуса картриджа = 33мм
- высота корпуса картриджа (без учета выступающей ступицы) = 29 мм;
- диаметр шлицевой части = 7,5 мм;
- количество режимов=3;
- длинна видимой части штока=37мм.
Монтаж: картридж устанавливается в посадочное гнездо на латунном корпусе смесителя.Перед началом извлечения старого картриджа из гнезда неоходимо аккуратно снять смеситель с гидромассажной панели кабины.Затем необходимо снять ручки переключения, декоративные накладки и аккруратно открутить гайку, фиксирующую картридж в гнезде.После этого извлечь старый картридж, заменив его на новый. Ножки-фиксаторы на тыльной стороне картриджа должны быть помещены в соответствующие отверстия на дне посадочного гнезда.Это предусматтривает совмещение отверстий подачи воды в корпусе картриджа с отверстиями подачи воды на дне посадочного гнезда смесителя.
Для правильного подбора картриджа :
- измерьте диаметр корпуса картриджа (барабана) - это первая цифра артикула , например К33;

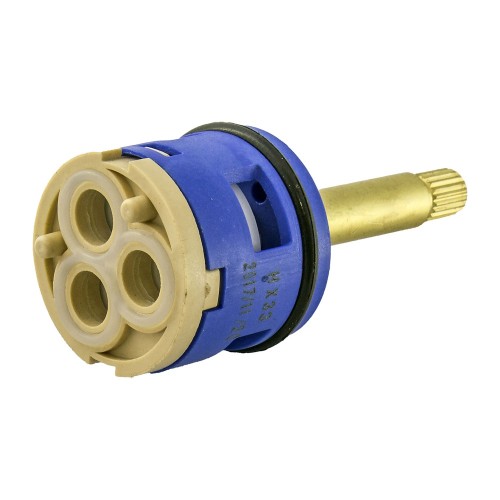

- посчиитайте количество отверстий на тыльной стороне картриджа.Сколько отверстий - столько и режимов переключения воды - это вторая цифра артикула, например -3-

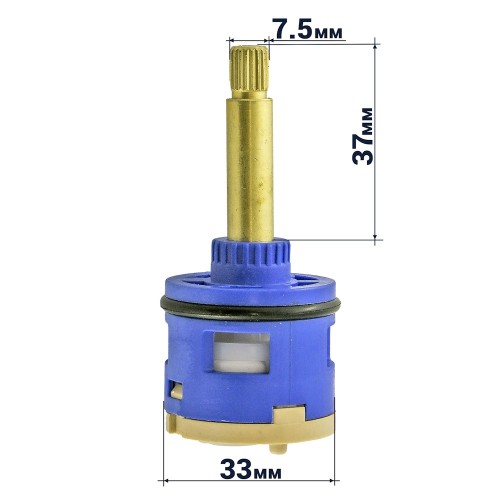

- измерьте длинну латунного штока (только металлическую часть!!!) от пластикового корпуса до конца штока, как показано на схеме - это третья цифра артикула,например-37-
Обратите внимание:
- При измерении диаметра корпуса измеряйте только его пластиковую часть без учета толщины резинового кольца-прокладки.
- Если в наличии отсутствует картрдж с точно такой же длинной штока,можно заказать картридж со штоком несколько большей длинны.
- При измерении латунного штока обратите внимание на его окончание: кроме круговой шлицевой насечки встречается шток с окончанием квадрат.Такую модель нужно заказывать отдельно, и она есть в нашем ассортименте.
- Если на тыльной стороне вашего старого картриджа отлита не две,а только одна пластиковая ножка-фиксатор,то при замене картриджа лишнюю ножку-фиксатор необходимо срезать с учетом направления входного отверстия.
- При установке нового картриджа в посадочное гнездо узла смесителя уплотнительная резинка создает сопротивление - необходимо приложить усилие,тк уплотнительная резинка должна обеспечить защиту от протекания.
- Пластиковые ножки-фиксаторы должны попасть в соответствующие отверстия на дне посадочного гнезда.Если этого не произойдет - прокладки, блокирующие проникновение воды в ососедние отверстия картриджа,будут пропускать воду.
