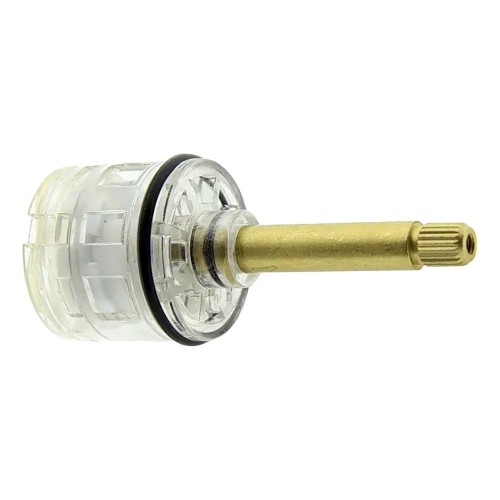

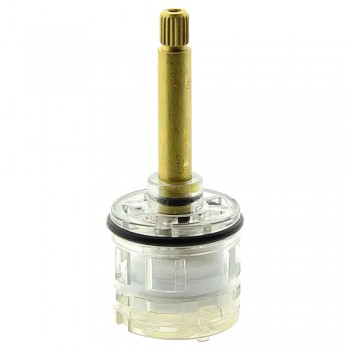

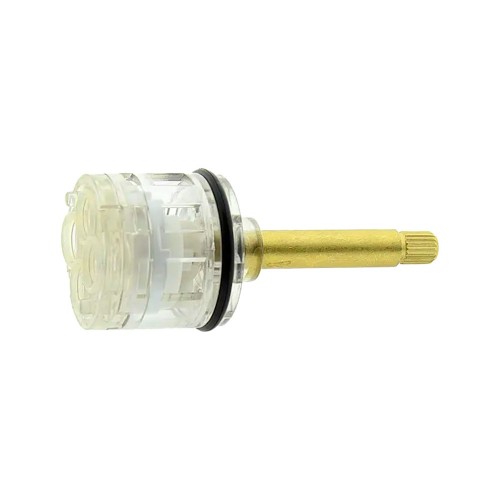

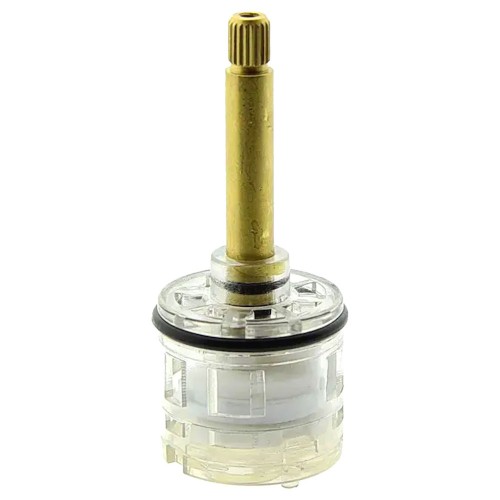

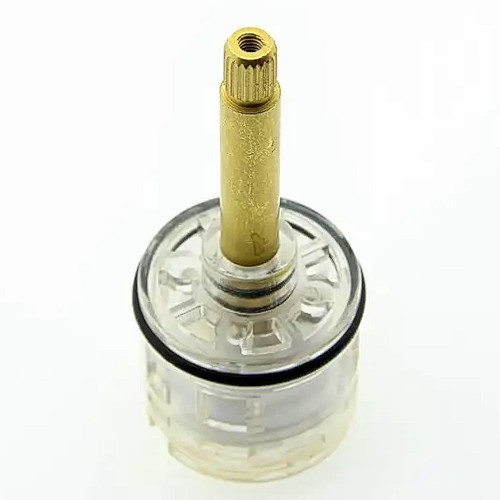

Картридж для смесителя душевой кабины и гидробокса К35-4-45 (диаметр корпуса 35 мм 4 режима шток 45 мм)

Назначение: Картридж-переключатель (дивертор) SPARTS K-35-4-45 устанавливается в смесителях гидромасажных боксов и гидромассажных ванн.Cлужит для переключения потоков воды, подаваемой из узла смешивания на узел управления режимами в смесителе. В данном картридже поток воды переключается между верхней тропической лейкой, ручным душем,гидромассажными форсунками.Еще одной точкой подачи воды в кабину может быть форсунка наполнения поддона водой или гидромассажер ног. Итого - четыре режима переключения.

Технические характеристики:

• корпус картриджа выполнен из пластика;
• шток картриджа выполнен из латуни с нанесением круговой насечки под шлиц на окончании штока;
• на внешней стороне корпуса картриджа установлена уплотняющая резиновая прокладка;
• тыльная сторона картриджа имеет две ножки-фиксатора (в отдельных моделях ножка-фиксатор одна);
• диаметр корпуса картриджа = 35 мм
• длинна видимой части латунного штока = 45 мм;
• высота корпуса картриджа (без учета выступающей ступицы) = 29 мм;
• диаметр шлицевой части = 7,5 мм;
• количество режимов переключения = 4.

Монтаж: картридж устанавливается в посадочное гнездо на латунном корпусе смесителя.Перед началом извлечения старого картриджа из гнезда неоходимо аккуратно снять смеситель с гидромассажной панели кабины.Затем необходимо снять ручки переключения, декоративные накладки и аккруратно открутить гайку, фиксирующую картридж в гнезде.После этого извлечь старый картридж, заменив его на новый. Ножки-фиксаторы на тыльной стороне картриджа должны быть помещены в соответствующие отверстия на дне посадочного гнезда.Это предусматривает совмещение отверстий подачи воды в корпусе картриджа с отверстиями подачи воды на дне посадочного гнезда смесителя.

Для правильного подбора картриджа :

1. измерьте диаметр корпуса картриджа (барабана) - это первая цифра артикула , например К35;

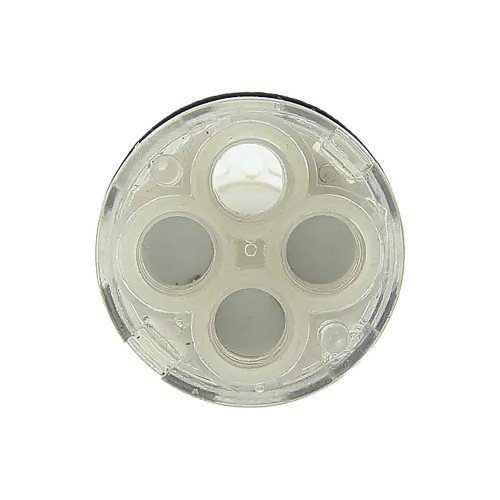

2. посчиитайте количество отверстий на тыльной стороне картриджа.Сколько отверстий - столько и режимов переключения воды  - это вторая цифра артикула, например -4-

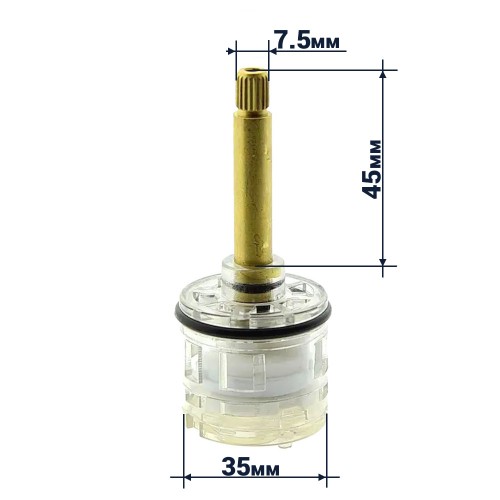

3. измерьте длинну латунного штока (только металлическую часть!!!) от пластикового корпуса до конца штока, как показано на схеме - это третья цифра артикула,например-45-

Обратите внимание:

• При измерении диаметра корпуса измеряйте только его пластиковую часть без учета толщины резинового кольца-прокладки.
• Если в наличии отсутствует картрдж с точно такой же длинной штока,можно заказать картридж со штоком несколько большей длинны.

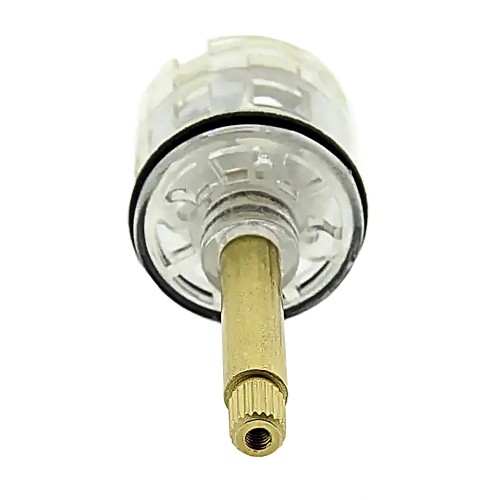

• При измерении латунного штока обратите внимание на его окончание: кроме круговой шлицевой насечки встречается шток с окончанием  квадрат.Такую модель нужно заказывать отдельно, и она есть в нашем ассортименте.
• Если на тыльной стороне вашего старого картриджа отлита не две,а только одна пластиковая ножка-фиксатор,то при замене картриджа лишнюю ножку-фиксатор необходимо срезать с учетом направления входного отверстия.
• При установке нового картриджа в посадочное гнездо узла смесителя уплотнительная резинка создает сопротивление - необходимо приложить усилие,тк уплотнительная резинка должна обеспечить защиту от протекания.
• Пластиковые ножки-фиксаторы должны попасть в соответствующие отверстия на дне посадочного гнезда.Если этого не произойдет - прокладки, блокирующие проникновение воды в ососедние отверстия картриджа,будут пропускать воду.
