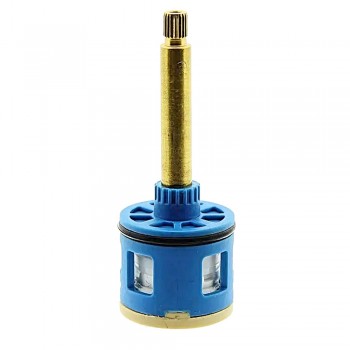

Картридж для гидробокса SPARTS K37-4-55

Код товара: K37-4-55
102.00 грн.

  • Доступность: В наличии

Назначение: Картридж-переключатель (дивертор) SPARTS K-37-4-55 устанавливается в смесителях гидромасажных боксов и гидромассажных ванн.Cлужит для переключения потоков воды, подаваемой из узла смешивания на узел управления режимами в смесителе. В данном картридже поток воды переключается между верхней тропической лейкой, ручным душем и гидромассажными форсунками. Еще одной точкой подачи воды в кабину может быть форсунка наполнения поддона водой или гидромассажер ног. Итого - четыре режима переключения. .

Технические характеристики:

  • корпус картриджа выполнен из пластика;
  • шток картриджа выполнен из латуни с нанесением круговой насечки "под шлиц" на окончании штока;
  • на внешней стороне корпуса картриджа установлена уплотняющая резиновая прокладка;
  • тыльная сторона картриджа имеет две ножки-фиксатора (в отдельных моделях ножка-фиксатор одна);
  • диаметр корпуса картриджа = 37мм
  • высота корпуса картриджа (без учета выступающей ступицы) = 29 мм;
  • диаметр шлицевой части = 7,5 мм;
  • количество режимов=4;
  • длинна видимой части штока=55мм.

Монтаж: картридж устанавливается в посадочное гнездо на латунном корпусе смесителя.Перед началом извлечения старого картриджа из гнезда неоходимо аккуратно снять смеситель с гидромассажной панели кабины.Затем необходимо снять ручки переключения, декоративные накладки и аккруратно открутить гайку, фиксирующую картридж в гнезде.После этого извлечь старый картридж, заменив его на новый. Ножки-фиксаторы на тыльной стороне картриджа должны быть помещены в соответствующие отверстия на дне посадочного гнезда.Это предусматтривает совмещение отверстий подачи воды в корпусе картриджа с отверстиями подачи воды на дне посадочного гнезда смесителя.

Для правильного подбора картриджа :

  1. измерьте диаметр корпуса картриджа (барабана) - это первая цифра артикула , например К37;

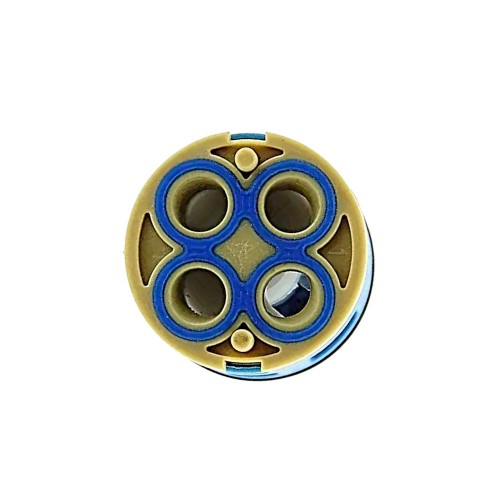

  2. посчиитайте количество отверстий на тыльной стороне картриджа.Сколько отверстий - столько и режимов переключения воды  - это вторая цифра артикула, например -4-

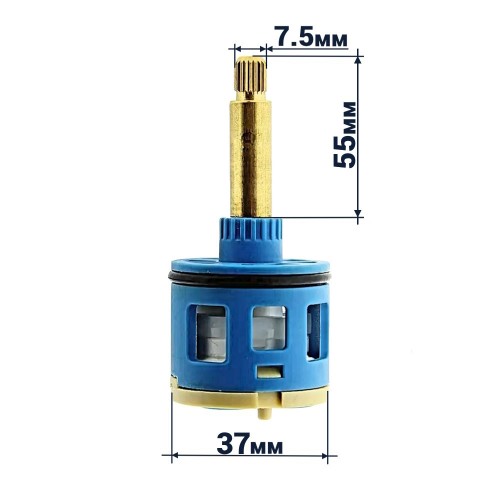

  3. измерьте длинну латунного штока (только металлическую часть!!!) от пластикового корпуса до конца штока, как показано на схеме - это третья цифра артикула,например-55-

Обратите внимание:

  • При измерении диаметра корпуса измеряйте только его пластиковую часть без учета толщины резинового кольца-прокладки.
  • Если в наличии отсутствует картрдж с точно такой же длинной штока,можно заказать картридж со штоком несколько большей длинны.
  • При измерении латунного штока обратите внимание на его окончание: кроме круговой шлицевой насечки встречается шток с окончанием  "квадрат".Такую модель нужно заказывать отдельно, и она есть в нашем ассортименте.
  • Если на тыльной стороне вашего старого картриджа отлита не две,а только одна пластиковая ножка-фиксатор,то при замене картриджа лишнюю ножку-фиксатор необходимо срезать с учетом направления входного отверстия.
  • При установке нового картриджа в посадочное гнездо узла смесителя уплотнительная резинка создает сопротивление - необходимо приложить усилие,тк уплотнительная резинка должна обеспечить защиту от протекания.
  • Пластиковые ножки-фиксаторы должны попасть в соответствующие отверстия на дне посадочного гнезда.Если этого не произойдет - прокладки, блокирующие проникновение воды в ососедние отверстия картриджа,будут пропускать воду.
