Краткие характеристики

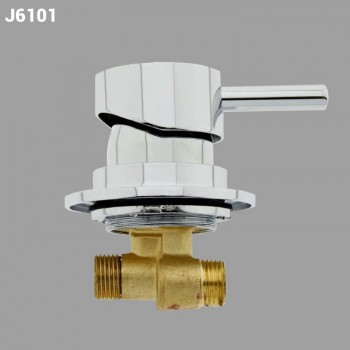

Назначение: SPARTS J6101 - смеситель скрытого монтажа, используемый для установки в гидромассажную панель душевой кабины или непосредственно в стену внутри пространства душевого ограждения.Смеситель может быть установлен и в борт ванны.

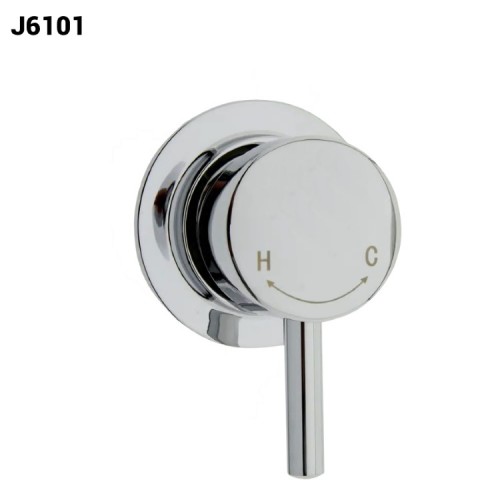

Монтаж: установка производится путем фиксации изделия в заранее подготовленном отверстии на ветикальной или горизонтальной строительной поверхности, закрывающей нишу для размещения смесителя скрытого монтажа.Корпус смесителя помещается в монтажное отверстие и крепится в нем с помощью декоративной шайбы SH02, которая входит в состав смесителя.Круглая хромированная декоративная пластина шайбы SH02 прижимает смеситель к поверхности с внешней стороны, а с внутренней стороны смеситель удерживается прижимной гайкой.

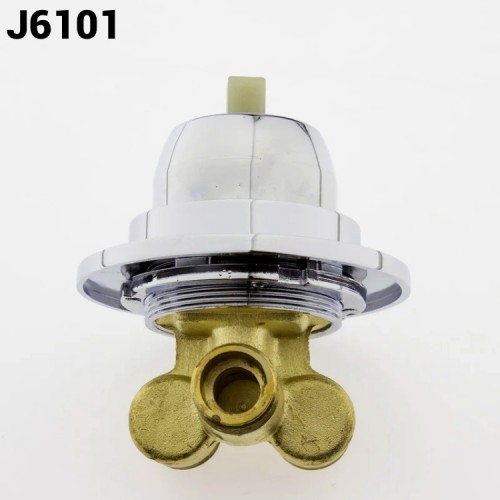

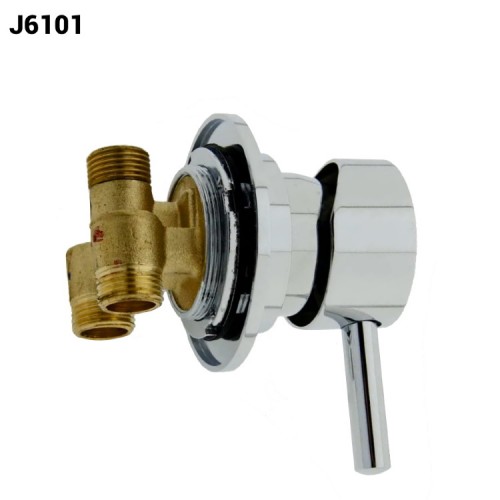

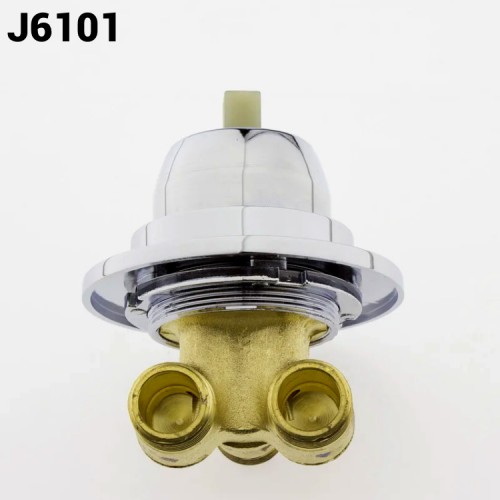

В нижней части корпуса имеется три отвода, заканчивающиеся наружной резьбой. Два отвода служат для подключения холодной и горячей воды, и помечены соответственно красной и синей точками. Третий отвод служит для выпуска смешанной воды, которая может подаваться по вашему усмотрению только на ручной душ, излив или верхний душ. Сюда же можно подключить смеситель-переключатель(дивертер), который будет последовательно перенаправлять поток смешанной воды по вашему усмотрению.
Технические характеристики:
- корпус смесителя выполнен из латуни;
- подвод воды тип G с наружной резьбой, на которую накручиваются шланги подвода воды с гайками на окончаниях
- картридж открывания-закрывания воды: диаметр = 40мм, высота = 62 мм, вращение на пол оборота
- диаметр посадочного отверстия 50 мм
- диаметр наружной декоративной шайбы 80мм
- страна-производитель: Китай

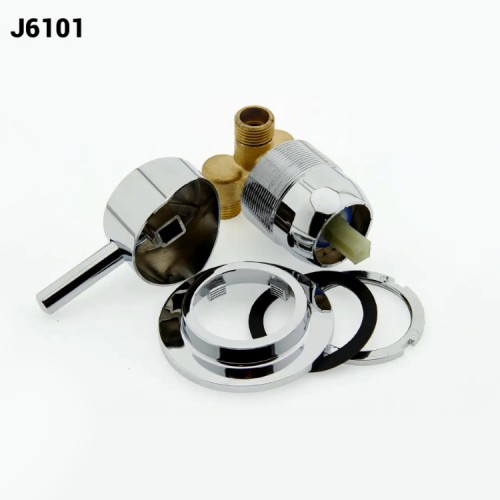

Состав комплекта смесителя:
- корпус латунный - 1 шт
- декоративная прижимная шайба SH02 - 1 шт
- картридж открывания/закрывания воды - 1 шт
- зажимная гайка - 1 шт
- силиконовя прокладка - 1 шт
- ручка открывания/закрывания воды - 1 шт
Технические характеристики смесителя для гидробокса | |
Вид подключения | G (гайка) |
Изготовитель | SPARTS |
Количество картриджей в смесителе | 1 |
Количество отверстий для монтажа | 1 |
Материал корпуса смесителя | Латунь |
Страна-изготовитель | Китай |
