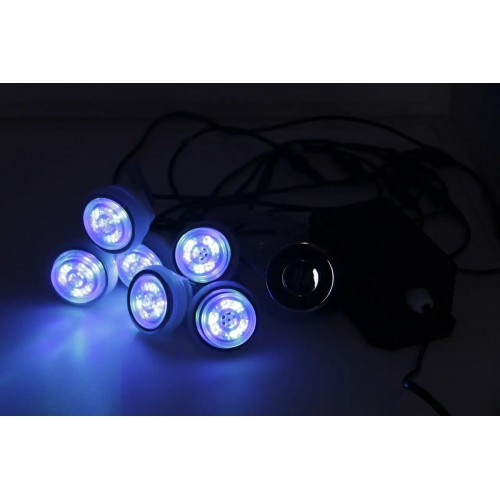

Комплект LAG04 испольтзуется при необходимости оборудовать свою ванну, купель или бассейн эффектным аэромассажем с многоцветной подсветкой.
Аэромассажные форсунки крепятся в заранее подготовленные сквозные отверстия в корпусе ванны или чана. Каждая форсунка устанавливается в монтажное отверстие вместе с силиконовой прокладкой, которая поставляется в комплекте.Для обеспечения максимальной герметичности рекомендуется дополнительно использовать сантехнический силикон или специальный клей для ПВХ, нанося его на посадочную часть форсунки перед установкой.

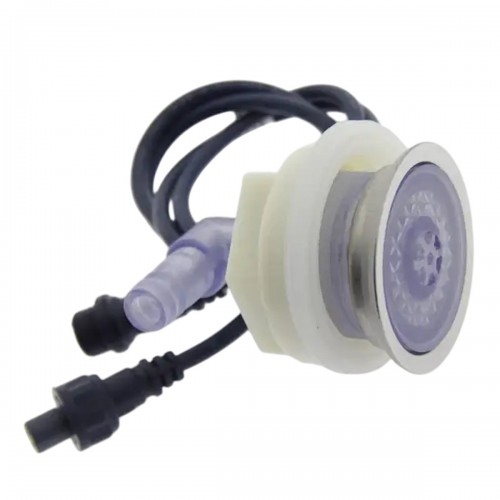

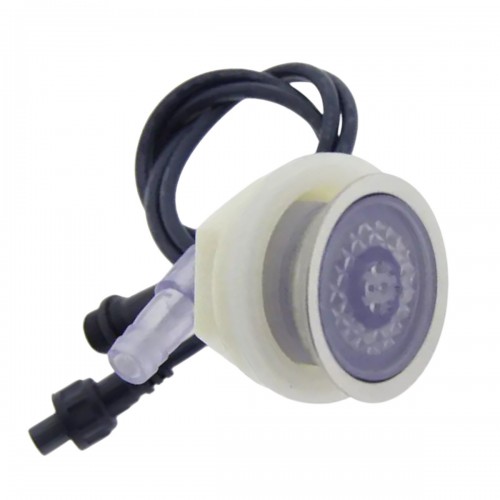

Корпуса форсунок изготовлены из прозрачного пластика.Каждая форсунка имеет боковой штуцер диаметром 3/8 дюйма (11 мм) для подключения к нему шланга подачи воздуха РС01В, который фиксируется на штуцере с помощью зажимного хомута или приклеивается.

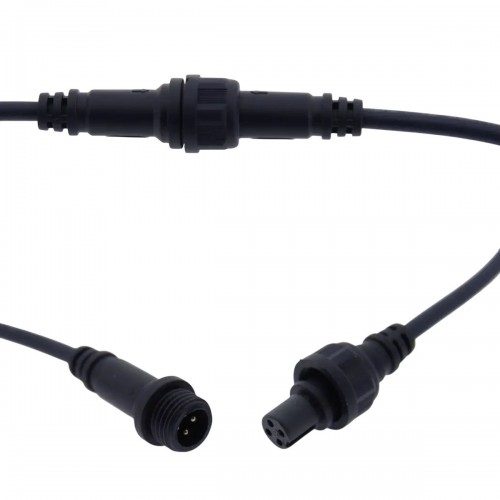

От корпуса каждой форсунки отходят два кабеля с 4-pin разъемами для последовательного соединения их между собой по принципу «гирлянды» и подключения к блоку питания. Блок питания также имеет два выходных кабеля, что позволяет равномерно распределить и подключить форсунки по двум бортам ванны – например по 3 шт. на сторону. Форсунки в каждом ряду соединяются последовательно друг за другом с помощью разъемов типа «папа-мама».
Блок питания подключается к стандартной сети 220 В и понижает напряжение до безопасного уровня 12 В, необходимого для работы подсветки форсунок.
Включение и выключение подсветки форсунок осуществляется с помощью пневмокнопки. Она соединяется с блоком питания специальным воздушным шлангом РС026 диаметром 6 мм. При нажатии на кнопку сжатый воздух в шланге действует на концевик на корпусе блока питания, размыкая и замыкая контакт, выключая и выключая освещение.
Такая система обеспечивает электробезопасность: благодаря отсутствию прямого электрического контакта между кнопкой и блоком питания (между ними в шланге находится воздух) на саму кнопку не попадает напряжение.

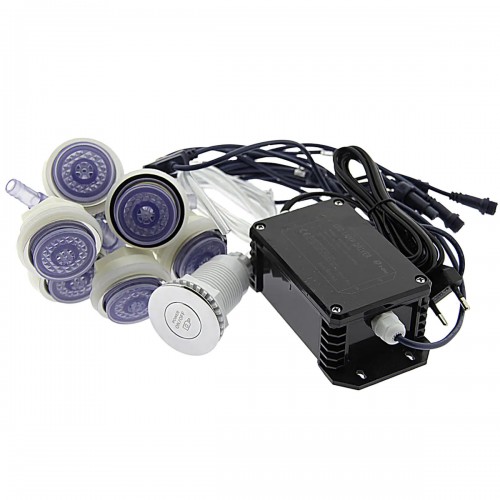

Состав комплекта:
- Блок питания 220 В/ 12 В с монтажными ушками — 1 шт.
- Аэрофорсунка с RGB-подсветкой — 6 шт.
- Пневмокнопка — 1 шт.
Технические характеристики:
• Материал корпуса форсунок: Пластик (ПВХ)
• Тип подсветки: RGB (многоцветная)

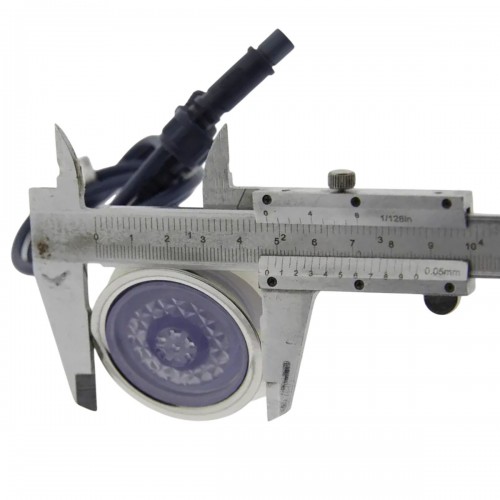

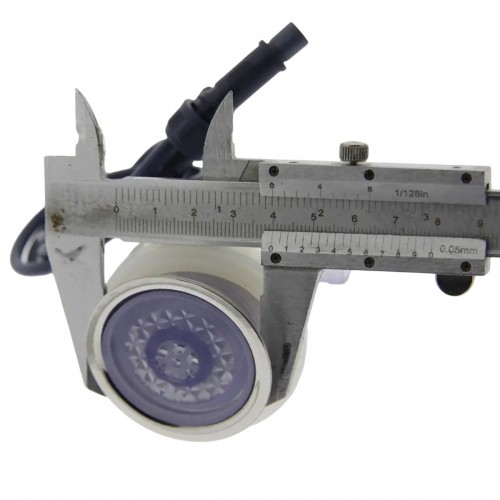

• Внешний диаметр форсунки: 48 мм

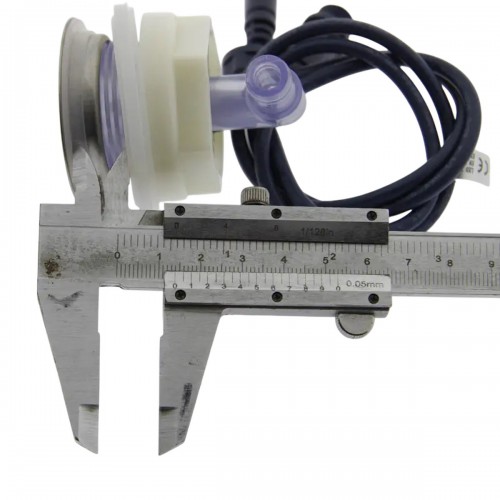

• Монтажный (посадочный) диаметр форсунки: 40 мм
• Диаметр штуцера для подключения воздуха: 3/8″ (11 мм)
• Внешний диаметр накладки кнопки: 52 мм
• Монтажный диаметр кнопки: 49 мм
• Максимальная толщина стенки для установки кнопки с фиксацие ее гайкой: 35 мм
ВАЖНО: Система подачи воздуха (компрессор) не входит в комплект и приобретается отдельно.
